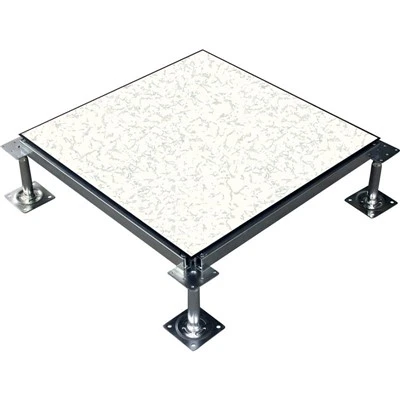

Vysoký{0}}zaťažený systém dátového centra so zvýšenou podlahou
Systém vyvýšenej podlahy Fineco Global High{0}}Load Data Center je navrhnutý pre-kritické zariadenia, v ktorých sa nachádza serverové vybavenie s vysokou-hustotou. Tento systém je skonštruovaný s pevným oceľovým plášťom a jadrom z ľahkého betónu s vysokou{4}}hustotou. Tento systém poskytuje nosnosť konštrukcie potrebnú pre moderné podnikové stojany, systémy na ukladanie energie z batérií (BESS) a ťažké podlahy na vedenie káblov.
Kľúčové vlastnosti
Betónové jadro s-vysokou hustotou:Plnené obyčajným portlandským cementom, ktorý eliminuje dutú akustiku a zároveň poskytuje vynikajúcu pevnosť v tlaku a tlmenie zvuku.
Presná{0}}zváraná oceľová škrupina:Za studena -valcované oceľové plechy zvárané automaticky, aby sa zaistila rozmerová stálosť, pravouhlosť a-dlhodobá odolnosť voči deformácii.
Epoxidový práškový náter:S povrchovou úpravou termosetovým epoxidovým práškovým náterom aplikovaným po morení a fosfátovaní povrchu, ktorý ponúka odolnosť proti korózii v súlade s normou ISO-.
Vymeniteľné modulárne panely:Štandardné rozmery 600 × 600 mm umožňujú bezproblémovú integráciu a flexibilitu rozloženia pre budúce rozšírenia.
Technické špecifikácie
|
Parameter |
Špecifikácia Štandard |
|
Rozmery panelu |
600 × 600 × 35 mm (tolerancia: ±0,2 mm) |
|
Koncentrovaná záťaž |
4,45 kN až 6,67 kN (CISCA Grade Severe / Extra Heavy) |
|
Maximálna záťaž |
Väčšie alebo rovné 13,34 kN až 20,0 kN |
|
Valivé zaťaženie |
2,7 kN až 4,5 kN (100 000 cyklov bez zlyhania konštrukcie) |
|
Rovnomerné zaťaženie |
15 kN/m² až 22 kN/m² |
|
Hmotnosť systému |
42 kg/m² až 58 kg/m² (v závislosti od hustoty jadra a rozmeru) |
|
Povrchová odolnosť |
1,0 × 10⁶ až 1,0 × 10⁹ Ω (ESD anti-statické) |
|
Fire Performance |
Trieda A (index šírenia plameňa 0, index vyvinutého dymu 0 podľa ASTM E84) |
Seizmický výkon
Bočné vystuženie:Zostavy podstavcov a nosníkov prijímajú súpravy seizmických výstuh na absorbovanie viacosového zrýchlenia zeme.
Odolnosť proti zdvihnutiu:Skrutkové{0}}zámkové spoje výstuh zabraňujú posunutiu panela a prevráteniu stojana počas seizmických otrasov až do Richterovej magnitúdy 8.0.
Ovládanie kývania:Plne v súlade s normami Telcordia GR-63-CORE zóny 4 pre rámovanie zariadení a prístupové podlahy.
Typické aplikácie
Hyperscale & Colocation Data Centers:Biela podlaha určená pre blade servery s vysokou{0}}hustotou, modulárne jednotky UPS a ťažké káblové trasy.
Podnikové serverové miestnosti:Bezpečné počítačové prostredie vyžadujúce striktné odvádzanie statickej elektriny a vysoké štrukturálne zaťaženie.
Telekomunikačné uzly:Zariadenia s vysokou hustotou káblov{0}}vyžadujúce nepretržité chladenie pod podlahou.
Kontrolné miestnosti a veliteľské centrá:24/7 prevádzkové priestory vyžadujúce ergonomickú podlahu s integrovaným napájaním a smerovaním dát.
Inštalácia a prispôsobenie
Tolerancie inštalácie
- Tolerancia pravouhlosti: Menší alebo rovný rozdielu uhlopriečky 0,25 mm na panel.
- Výšková nastaviteľnosť: Štandardný rozsah nastavenia podstavca ±25 mm až ±50 mm od nominálnej FFH.
Možnosti prispôsobenia
- Hrúbka panelu: Dostupné v konfiguráciách 30 mm, 35 mm a 40 mm.
- Povrchové úpravy: Vysokotlakový{0}}laminát (HPL), vodivé PVC alebo holá oceľ so základným náterom na povrchovú úpravu.
- Výrezy na káble a priechodky: Z výroby-opracované otvory pre priechodky, kefové tesnenia a ventilačné panely (miera perforácie od 15 % do 55 %) pre cielenú dodávku vzduchu.
Normy a kvalita
Výrobné a testovacie protokoly priamo zodpovedajú medzinárodným štandardom:
CISCA:Overené testovanie koncentrovaného, maximálneho a valivého zaťaženia.
EN 12825:Európske normy pre zvýšené prístupové podlahy kategorizované podľa konečného zaťaženia a bezpečnostných faktorov.
ASTM E84 / UL 723:Testovanie charakteristík horenia povrchu.
ISO 9001 a ISO 14001:Certifikované systémy manažérstva kvality a životného prostredia.
Výroba a podpora projektov
Výrobná kapacita:Automatizované lisovacie linky, robotické zváracie bunky a vytvrdzovacie pece poskytujú mesačne viac ako 50 000 m².
Vysledovateľnosť surovín:Oceľ pochádza z certifikovaných závodov s Mill Test Certificates (MTC), ktoré overujú chemické zloženie a pevnosť v ťahu.
Dávkové testovanie:Vlastné{0}}univerzálne testovacie stroje vykonávajú{1}}testy zaťaženia a deformácie pre každú výrobnú dávku.
Logistika a balenie:Vyvážajte drevené palety bez -vydymovania{1}}zaistené oceľovou páskou a zmršťovacou fóliou proti vlhkosti-.
Technické podklady:Komplexné balíky dokumentov vrátane dielenských výkresov CAD, správ o testoch tretích{0}}stran a štrukturálnych výpočtov poskytovaných pre koordináciu poslancov EP.
Často kladené otázky
Otázka: Aká je maximálna sústredená nosnosť?
Odpoveď: Systém podporuje 4,45 kN až 6,67 kN s trvalou deformáciou pod 1/360 rozpätia, čo spĺňa požiadavky CISCA Extra Heavy Duty.
Otázka: Ako systém zvláda rolujúce zaťaženie zo serverových stojanov?
Odpoveď: Zváraná oceľová skriňová konštrukcia a cementové jadrá s vysokou{0}}hustotou vydržia valivé zaťaženie až 4,5 kN počas 100 000 cyklov bez delaminácie štruktúry.
Otázka: Dá sa konečná výška podlahy upraviť-na mieste?
A: Áno. Zostava oceľového podstavca so závitom umožňuje jemné nastavenie ±25 mm až ±50 mm, bezpečne zaistené pomocou ťažkej-matice, aby sa zachovali tolerancie úrovne.
Otázka: Akú požiarnu triedu majú panely?
Odpoveď: Oceľové-cementové kompozitné panely dosahujú triedu horľavosti A podľa ASTM E84 s nulovým šírením plameňa a nulovými indexmi vývoja dymu.
Otázka: Sú perforované panely dostupné pre-chladiace zóny s vysokou hustotou?
A: Áno. Oceľové perforované panely sú dostupné s percentami otvorenej plochy od 15 % do 55 %, vybavené voliteľnými nastaviteľnými tlmičmi posuvu.
