Systém podlahy so zvýšeným prístupom{0}}vysokej záťaže
Systém Fineco High{0}}Load Access Floor System poskytuje štrukturálne riadenie pretlakového priestoru pod podlahou a podporu pre veľké-záťaže pre-kritické zariadenia. Tento systém bol navrhnutý pre prostredia, v ktorých sa nachádzajú serverové stojany s vysokou{4}}hustotou, jednotky na rozvod energie (PDU) a priemyselné riadiace konzoly. Tento systém integruje panely jadra s vysokou{5}}hustotou a oceľové podstavce zvárané za studena-. Poskytuje jasné podlahové vedenie pre HVAC, napájanie a kabeláž, pričom odoláva silným statickým a dynamickým profilom zaťaženia bez trvalej štrukturálnej deformácie.
Kľúčové vlastnosti
Štrukturálne jadro s vysokou{0}hustotou:Využíva cementotrieskové dosky s vysokou{0}}hustotou alebo celo-oceľovú zváranú škrupinovú konštrukciu, ktorá odoláva bodovému-rozdrveniu.
Mriežka pevnej spodnej konštrukcie:Zostavy zoskrutkovaných nosníkov a podstavcov uzamykajú panely do pevnej horizontálnej roviny, čím eliminujú bočné posúvanie pri valivých zaťaženiach.
Presné nastavenie výšky:Ťažké-závitové oceľové tyče a poistné matice umožňujú presné vyrovnanie konečnej výšky podlahy (FFH) od 150 mm do 2000 mm.
Elektrostatický rozptyl (ESD):Továrensky -aplikované vysokotlakové-lamináty (HPL) alebo vodivé vinylové povrchové úpravy si zachovávajú povrchový odpor medzi 1 × 10⁶ a 1 × 10⁹ ohmov.
Štruktúra systému

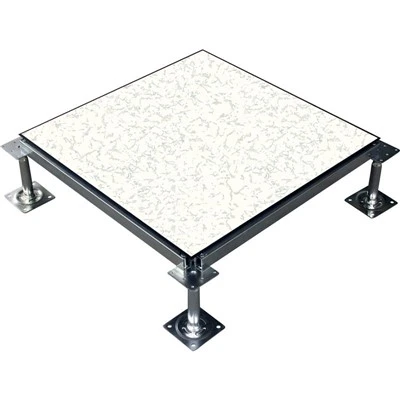

Podlahové panely:Vymeniteľné modulárne panely (zvyčajne 600 mm × 600 mm) s ochranným oceľovým plášťom z elektro-pozinkovaného alebo epoxidového-poťahu.
Zostava podstavca:Obsahuje základnú dosku (min{0}} cm²), kolík so zvislým závitom (M18/M20), hlavu z-oceľovej liatiny s integrovanými výčnelkami a vyrovnávaciu maticu.
Struny:Nacvaknite-alebo priskrutkujte rúrkové oceľové kanály spájajúce hlavy podstavca a vytvorte pevnú mriežku, ktorá zvyšuje bočnú stabilitu a rovnomernú nosnosť.
Tesnenia:Vodivá PVC/guma prilepená k hlavám podstavca, aby sa eliminovali akustické vibrácie a zabránilo sa treniu -o{1}}kov.
Technické špecifikácie a overenie testu
|
Parameter |
Podrobnosti špecifikácie |
Certifikovaný štandard/testovacia metóda |
|
Rozmery panelu |
600 mm × 600 mm (dostupné vlastné veľkosti) |
Výrobná tolerancia: ±0,2 mm |
|
Štandardná hrúbka panelu |
30 mm / 35 mm / 40 mm |
Overenie rozmerov podľa ISO 9001 QC |
|
Materiály jadra |
Cementotriesková doska / síran vápenatý / zváraná oceľová škrupina |
Hustota: väčšia alebo rovná 1500 kg/m³ (síran vápenatý) |
|
Koncentrovaná nosnosť |
CISCA Grade 8 / Grade 10 (3,56 kN až 4,45 kN) |
Overené-treťou stranou: Správa o teste SGS je uložená |
|
Maximálna nosnosť |
Väčšie alebo rovné 11,1 kN |
Testované podľa postupov CISCA / EN 12825 |
|
Rovnomerná nosnosť |
15 kPa až 22 kPa |
Maximálna trvalá deformácia < 0,25 mm |
|
Dokončená výška podlahy (FFH) |
150 mm až 2000 mm |
Nastaviteľné pomocou ťažkej- oceľovej tyče M18/M20 |
|
Povrchový odpor |
10⁶ až 10⁹ ohmov |
Testované na EOS/ESD S7.1 |
Seizmický výkon
Navrhnuté na nasadenie v seizmických zónach vyžadujúcich prísnu štrukturálnu integritu.
Odolnosť voči bočnému zaťaženiu:Odoláva horizontálnym šmykovým silám prostredníctvom{0}}ťažkých skrutkových spojov výstuh a štrukturálnych seizmických výstuží.
Zmiernenie výkyvov:Zahŕňa diagonálne výstužné rúrky ukotvené k podkladu podlahy, čím sa obmedzuje nadmerné bočné posunutie počas seizmických udalostí.
Dynamická odozva:Navrhnuté tak, aby zabránili uvoľneniu panelu z hláv podstavca počas dynamických štrukturálnych oscilácií.
Typické aplikácie
Hyperškálové dátové centrá:Podporuje -serverové stojany, blade servery a záložné systémy s vysokou hustotou batérie. (Nedávne nasadenie: 12 000 m² Tier III Data Center Facility, Frankfurt, Nemecko).
Kolokačné zariadenia:Poskytuje modulárnu prispôsobivosť pre viac{0}}nájomné serverové haly, ktoré si vyžadujú častú rekonfiguráciu.
Priemyselné riadiace a SCADA miestnosti:Obsahuje ťažké automatizačné konzoly, elektrické rozvádzače a monitorovacie terminály. (Nedávne nasadenie: Regionálne centrum dispečingu elektrickej siete).
Čisté priestory a polovodičové laboratóriá:Riadi tvorbu častíc a riadi veľkoobjemovú{0}}distribúciu vzduchu pod podlahou (laminárne prúdenie vzduchu).
Inštalácia a prispôsobenie
Príprava podkladu:Vyžaduje čisté, vyrovnané betónové dosky ošetrené protiprachovým tmelom na betón.
Tolerancie inštalácie:Inštalované pomocou laserových nivelačných prístrojov; tolerancia vertikálnej výšky obmedzená na ±1,5 mm v rozpätí 5 metrov.
Vlastné výrezy:Káblové priechodky, kefové dlaždice a smerové mriežky prúdenia vzduchu (miera perforácie od 15 % do 55 %) integrované priamo do rozloženia vo výrobe alebo na mieste{0}}.
Normy a kvalita
Vyrobené v súlade s medzinárodnými testovacími protokolmi:
CISCA (Asociácia pre výstavbu stropných a interiérových systémov):Výkonová špecifikácia pre prístupové podlahy.
EN 12825:Štandardné zvýšené prístupové podlahy (Klasifikované podľa zaťaženia pri pretrhnutí a priehybu).
ASTM E84:Vlastnosti povrchového horenia (index šírenia plameňa 0, index rozvinutého dymu menší alebo rovný 25).
ISO 9001:Systémy manažérstva kvality, ktorými sa riadi získavanie surovín, procesy lisovania, zvárania a povrchovej úpravy.
Výroba a podpora projektov
Výrobné zariadenie:Automatizované viac{0}}staničné lisy na oceľ, robotické zváracie bunky MIG a linky elektrostatického práškového lakovania.
Vlastné{0}}testovanie:Každá výrobná dávka prejde deštruktívnym{0}}testovaním zaťaženia na sústredené, valcované a maximálne zaťaženie.
Technická podpora:Generovanie vlastného rozloženia CAD, výpočty rozloženia zaťaženia a -balíky technického dohľadu na mieste pre rozsiahle-nasadenia.
Často kladené otázky
Otázka: Aká je maximálna sústredená nosnosť tohto systému a ako sa testuje?
Odpoveď: Naše vysokovýkonné{0}}panely podporujú sústredené zaťaženie až do 4,45 kN (CISCA Grade 10) s trvalým vychýlením menším ako 0,25 mm. Pri testovaní sa na najslabšom mieste panelu (stredný okraj alebo roh) aplikuje vtlačovacia pätka s rozmermi 25 mm × 25 mm podľa smerníc CISCA a EN 12825, ktoré sú podložené certifikovanými laboratórnymi správami- tretích strán.
Otázka: Ako systém zvláda rolujúce zaťaženie z ťažkých serverových stojanov počas inštalácie?
Odpoveď: Systém využíva skrutkovanú mriežkovú kostru kombinovanú s cementovými alebo celooceľovými zváranými panelmi s vysokou{0}}hustotou{1}. Táto konfigurácia rozdeľuje dynamické valivé zaťaženie (testované až do 4,5 kN valivé zaťaženie s 10 000 cyklami) na viacero podstavcov, čím zabraňuje lokalizovanému zrúteniu panela alebo vybočeniu výstuhy.
Otázka: Aký je rozdiel medzi síranom vápenatým a jadrami z cementotrieskových dosiek pre aplikácie s vysokým-záťažom?
Odpoveď: Cementotrieskové dosky ponúkajú vysokú počiatočnú pevnosť v tlaku a vynikajúcu odolnosť proti vlhkosti, vďaka čomu sú cenovo-efektívne pre štandardné prostredia dátových centier. Jadrá zo síranu vápenatého poskytujú vynikajúcu požiarnu odolnosť (A1 nehorľavé-), vyššiu hustotu, výnimočné akustické tlmenie a vyššie limity únosnosti pre extrémne podmienky zaťaženia.
Otázka: Môže sa tento systém zdvojenej podlahy integrovať s existujúcimi požiadavkami na seizmickú zónu?
A: Áno. Pre seizmické zóny 3 a 4 dodávame ťažké-hlavy so seizmickým podstavcom, ťažké výstuhy a štrukturálne bočné výstužné vzpery, ktoré pripájajú sieť podstavca priamo ku konštrukčnej doske, čím zabraňujú torznému skrúteniu a zrúteniu konštrukcie.
Otázka: Aké sú dodacie lehoty a špecifikácie balenia pre medzinárodné projektové zásielky?
Odpoveď: Štandardné dodacie lehoty výroby sa pohybujú od 20 do 30 dní v závislosti od objemu a vlastných požiadaviek na výrez. Panely sú naskladané vertikálne na -tepelne upravených-drevených paletách v súlade s normou ISPM 15, hrany-chránené penou s vysokou hustotou, prichytené oceľovou páskou a zabalené do vodotesnej strečovej fólie pre bezpečnú námornú prepravu nákladu.
